Cảm biến đo bức xạ mặt trời RC22 PV Reference Cell

Cảm biến đo bức xạ mặt_trời_RC22_PV_Reference_Cell được sản xuất bởi liên doanh Atonometrics – USA và Kipp & Zonen – Netherlands là một trong những sản phẩm được Công ty cổ phần thiết bị quan trắc Địa kỹ thuật và Môi trường Việt Nam nhập khẩu trực tiếp, phân phối chính hãng và lắp đặt tại Việt Nam và các nước lân cận trong khu vực. Sản phẩm có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ Certificate of Origin (CO), giấy chứng nhận chất lượng sản phẩm Certificate of Quality (CQ). Sản phẩm này sẽ thay thế RT1 trong tương lai gần.

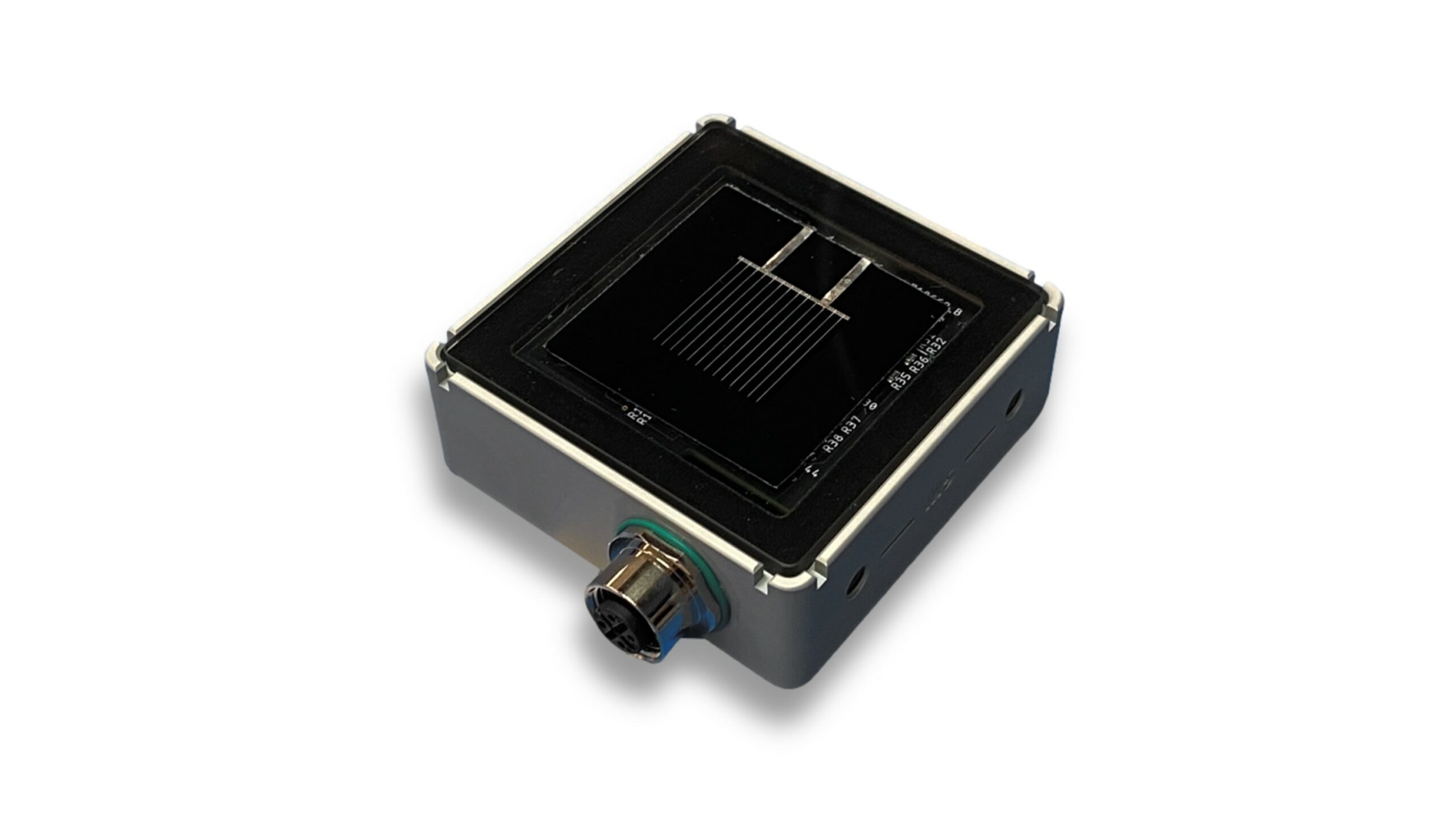

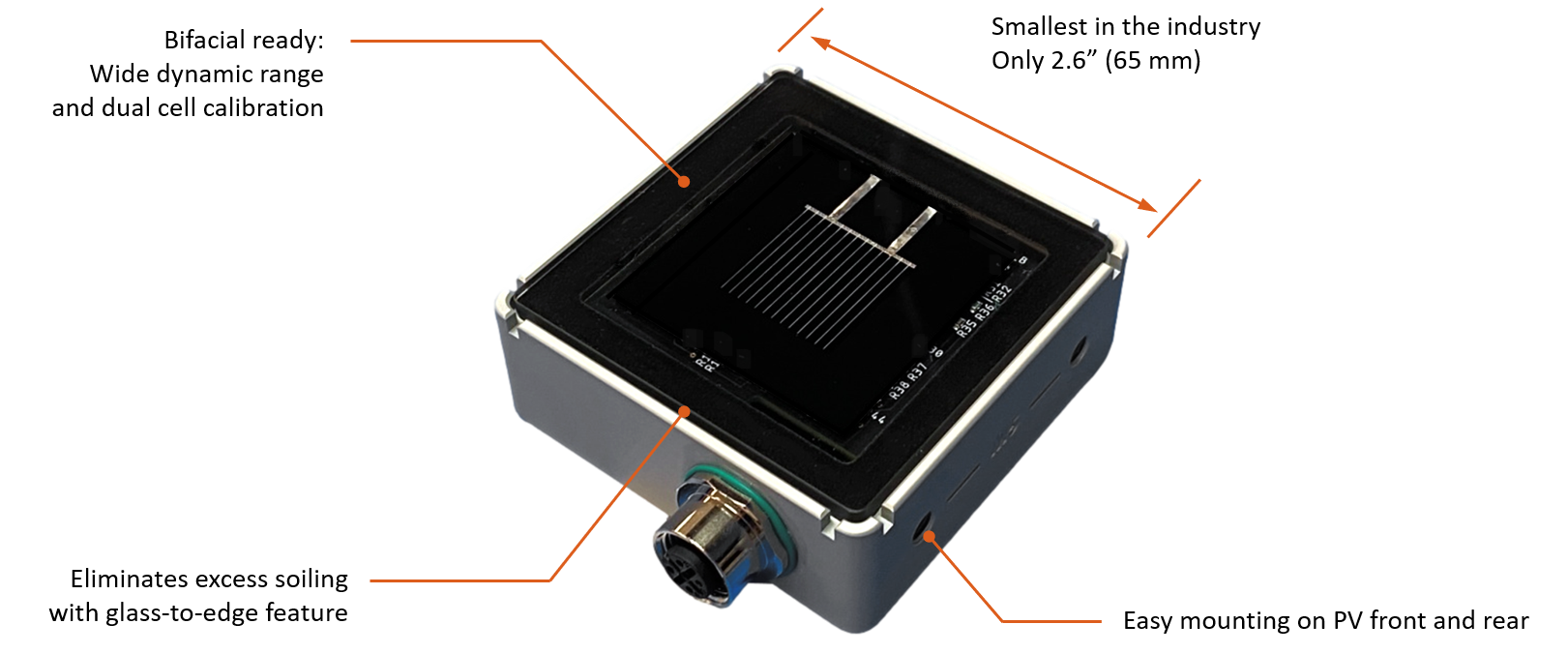

Cảm biến đo bức xạ RC22 PV Reference Cell

GIỚI THIỆU VỀ CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_RC22_PV_REFERENCE_CELL

Các cell tham chiếu năng lượng mặt trời là những thiết bị chính xác được sử dụng để đo cường độ bức xạ trong các hệ thống quang điện (PV). Các cell tham chiếu mô phỏng hiệu suất của các mô-đun năng lượng mặt trời, bao gồm cả phản ứng quang phổ và góc, do đó rất phù hợp để giám sát cường độ bức xạ trên mặt phẳng mảng (POA) trong các hệ thống PV.

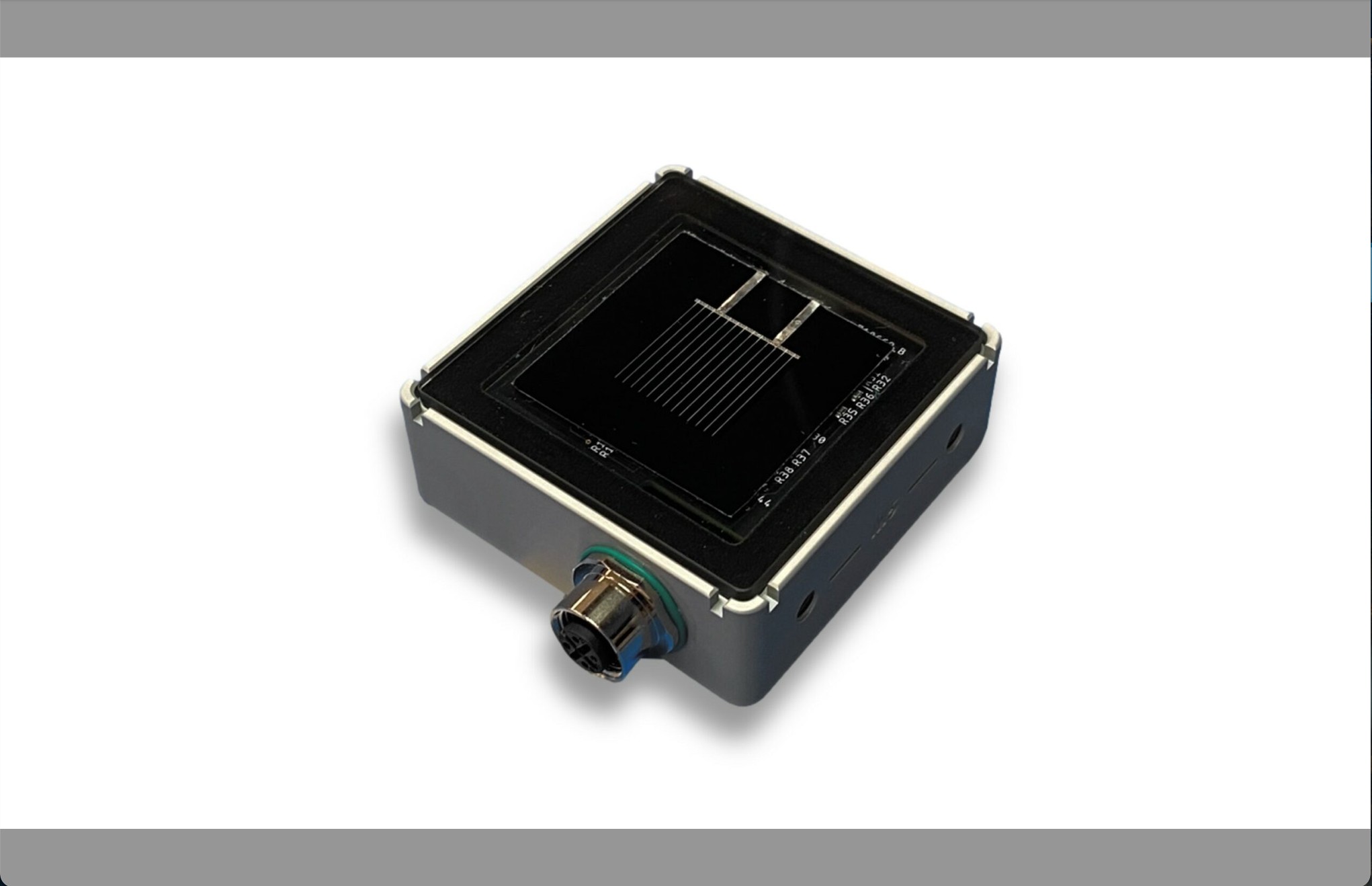

Cảm biến đo bức xạ RC22 PV Reference Cell

ỨNG DỤNG VỀ CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_RC22_PV_REFERENCE_CELL

Ứng dụng đo bức xạ hai mặt
Với sự gia tăng của các mô-đun PV hai mặt, các tế bào tham chiếu ngày càng trở nên quan trọng. Các cảm biến nhỏ gọn và phù hợp về mặt quang phổ là lý tưởng để đo bức xạ POA mặt sau, thu nhận chính xác quang phổ ánh sáng không chuẩn phản xạ từ các lớp phủ mặt đất khác nhau.

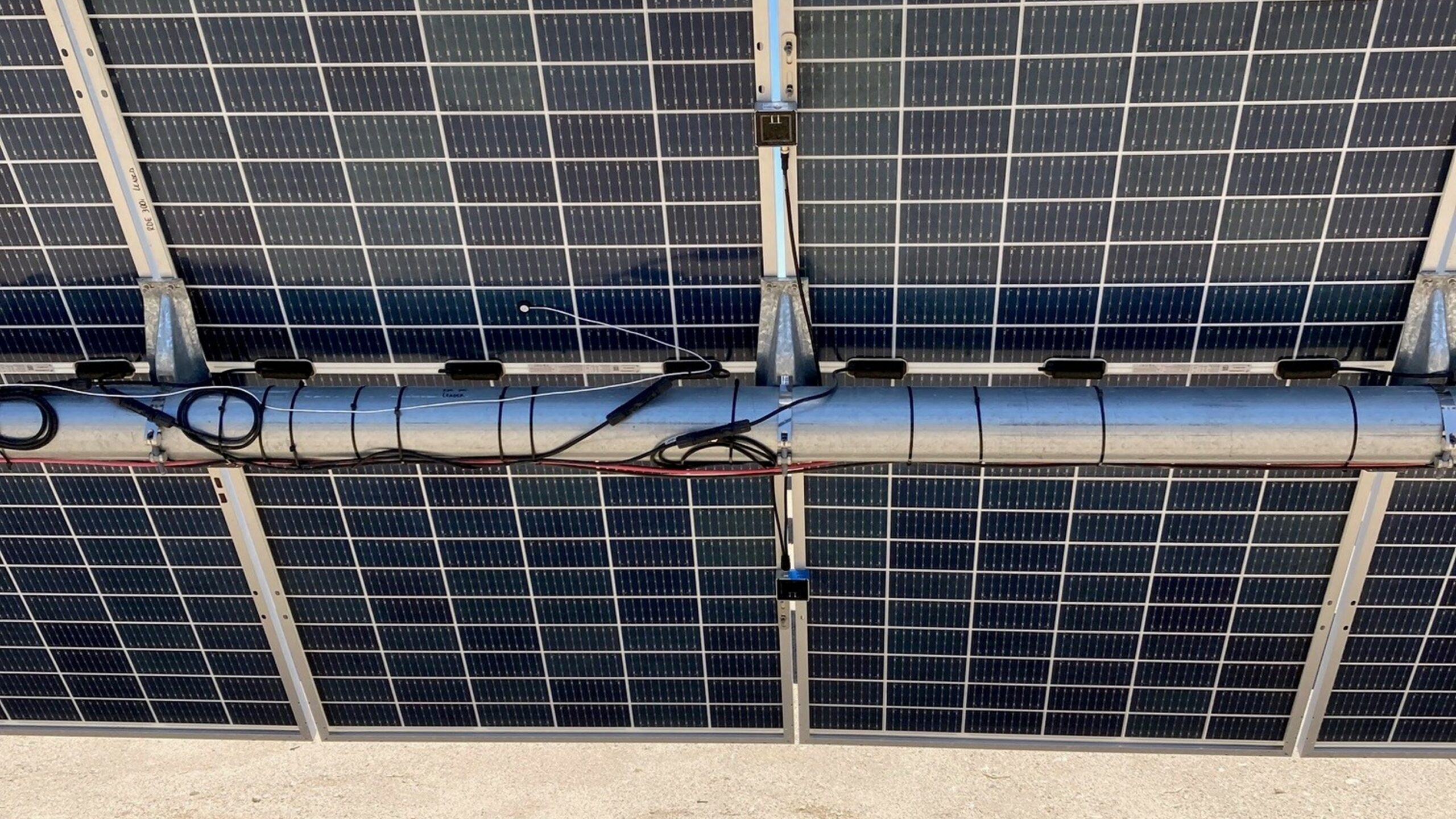

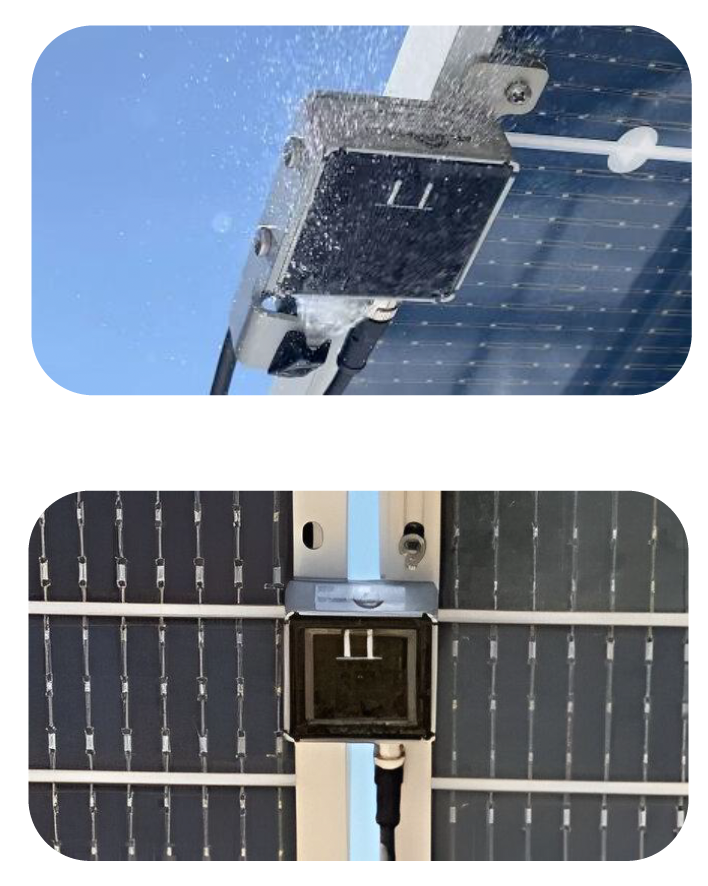

Đo bức xạ hai mặt Bifacial RC22 PV Reference Cell

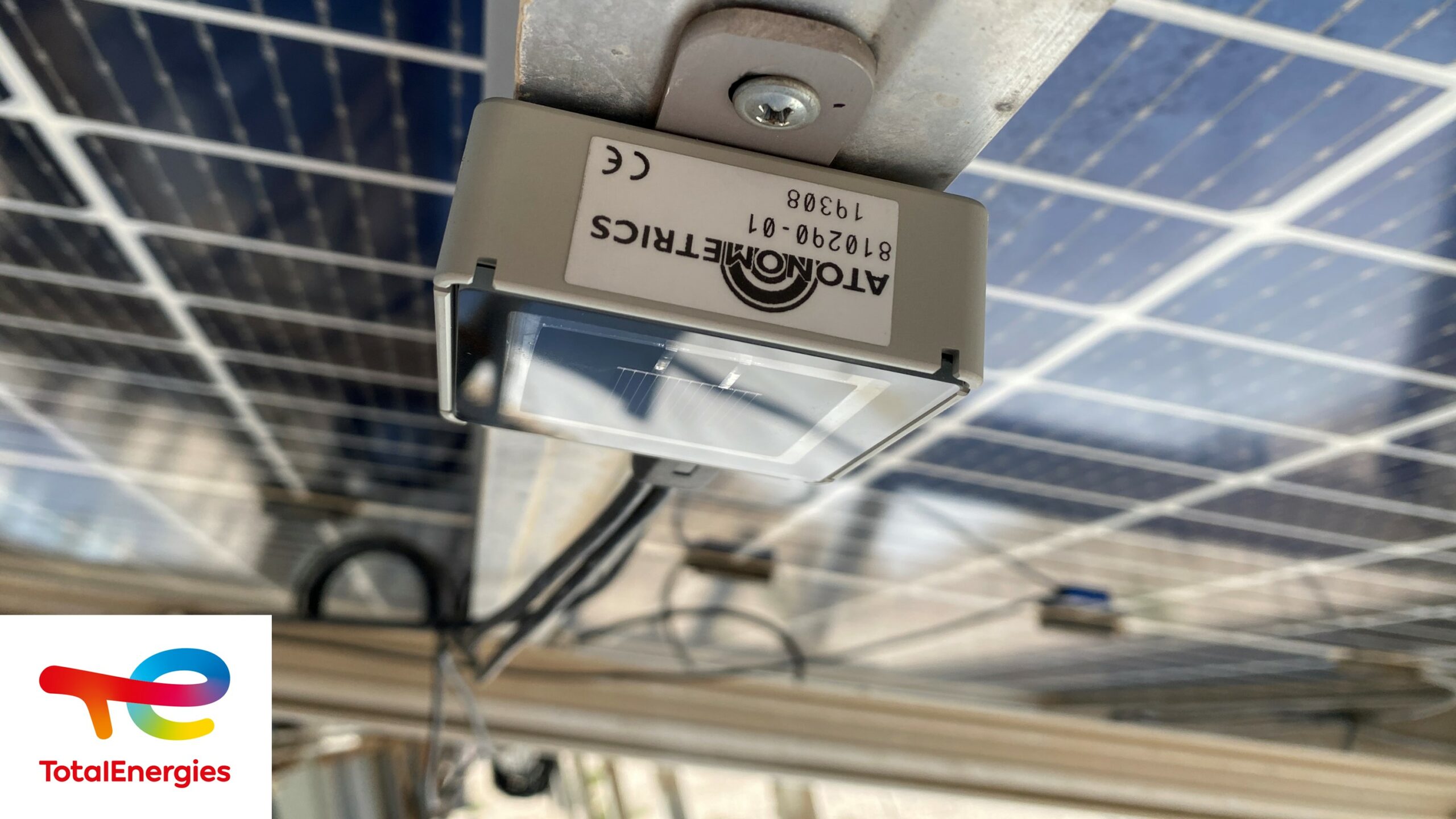

Đo bức xạ mặt sau tấm pin RC22 PV Reference Cell

Đo bức xạ mặt sau tấm pin RC22 PV Reference Cell

Đo bức xạ mặt sau tấm pin RC22 PV Reference Cell

Đo bức xạ hai mặt Bifacial RC22 PV Reference Cell

Ứng dụng thương mại và công nghiệp (C&I)
Các cell tham chiếu thường được sử dụng trong các hệ thống năng lượng mặt trời thương mại và công nghiệp (C&I) như là cảm biến bức xạ chính. Chi phí thấp là yếu tố chính thúc đẩy việc lựa chọn chúng trong các nhà máy điện C&I để đo bức xạ POA. RC22 có thể được kết hợp với Cảm biến bụi quang học Mars không cần bảo trì của chúng tôi để đo bức xạ mà không cần làm sạch hoặc hiệu chuẩn cục bộ.

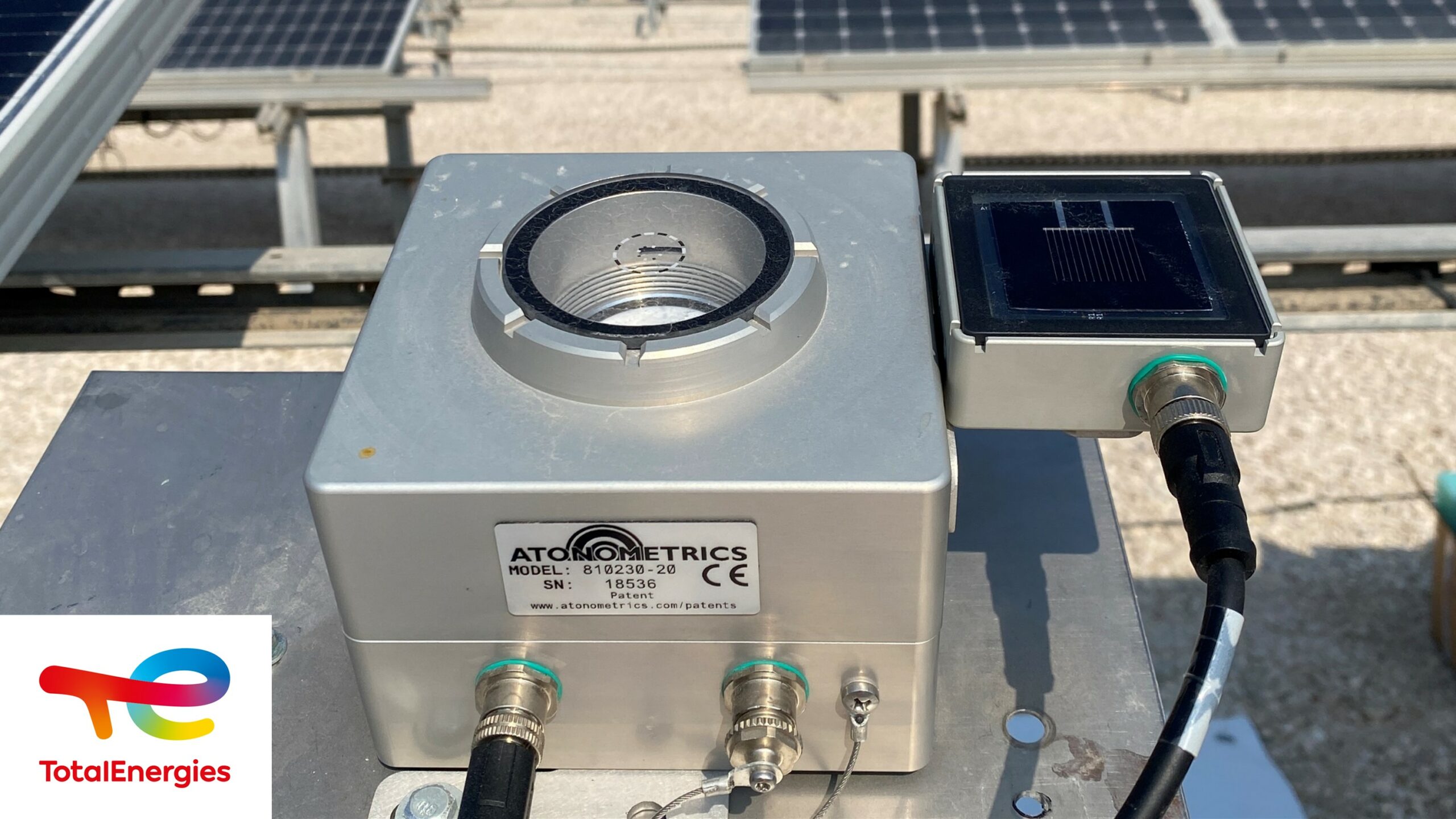

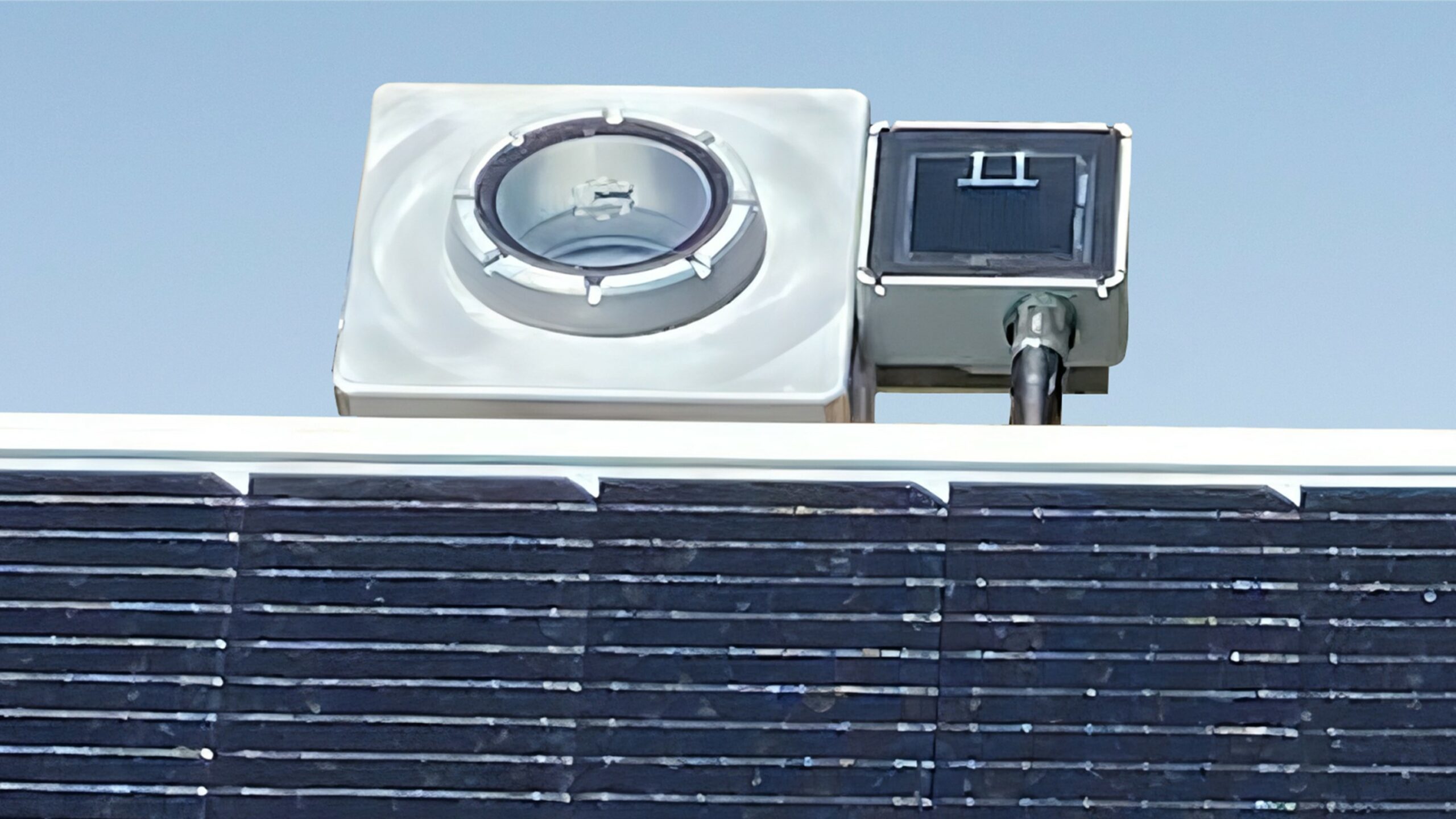

Cảm biến đo bức xạ RC22 PV Reference Cellv và cảm biến đo độ bụi quang học Mars

Cảm biến đo bức xạ RC22 PV Reference Cellv và cảm biến đo độ bụi quang học Mars

Model RC22M là một trạm thời tiết đa năng dành cho các nhà máy điện mặt trời farm và áp mái (rooftop). RC22M có các đầu vào tùy chọn cho cảm biến tốc độ gió và cảm biến nhiệt độ môi trường RTD và cảm biến nhiệt độ mặt sau tấm pin RTD.

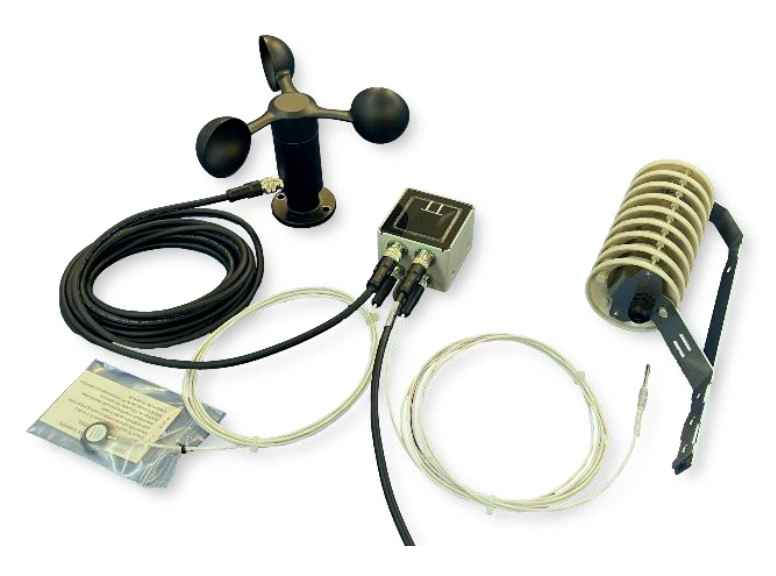

RC22M PV Reference Cell tích hợp cảm biến nhiệt độ tấm pin, nhiệt độ môi trường, tốc độ gió

Ứng dụng đo độ bụi bẩn
Đo độ bụi bẩn là một ứng dụng quan trọng khác của các tế bào tham chiếu PV. Một RC22 có thể được ghép nối với một đơn vị RC22 thứ hai hoặc một mô-đun kích thước đầy đủ để tính toán tỷ lệ bám bụi bẩn giữa một cặp thiết bị sạch và bẩn.

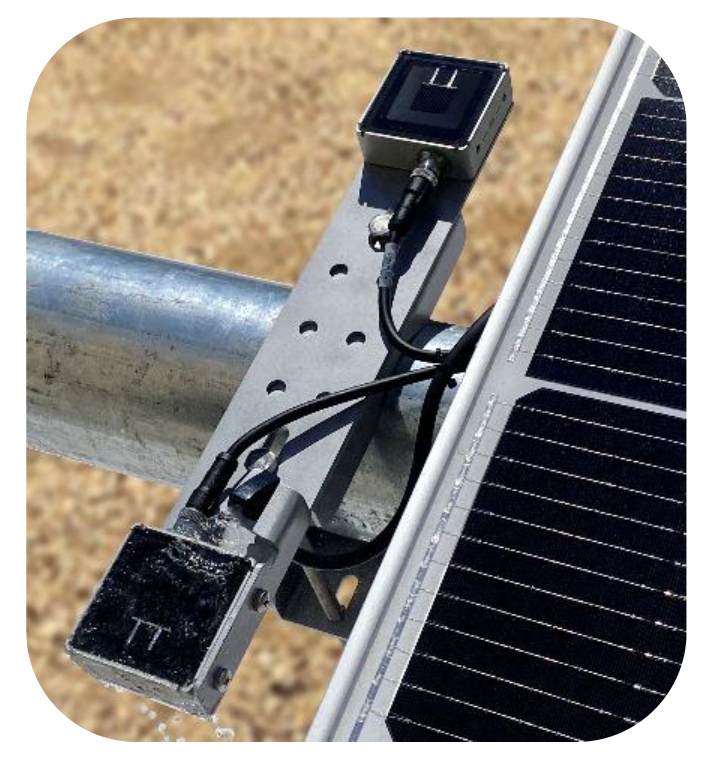

Ứng dụng đo độ bụi bẩn Soiling RC22

HIỆU SUẤT CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_RC22_PV_REFERENCE_CELL

Độ chính xác
Bức xạ là chỉ số quan trọng nhất để giám sát hiệu suất năng lượng mặt trời. Dòng RC22 tuân thủ các yêu cầu của IEC 60904-2 với tư cách là thiết bị tham chiếu hoạt động PV và đáp ứng các yêu cầu Loại A của IEC 61724-1. Độ không chắc chắn đo lường của nó nhỏ hơn 2% ở 1000 W/m² và ổn định ở mức dưới 0,5% mỗi năm.

Độ lệch điểm 0 (Zero Offset)
Độ lệch điểm 0 cực thấp là rất quan trọng đối với các tế bào tham chiếu PV để thực hiện các phép đo bức xạ chính xác. Điều này đặc biệt quan trọng đối với các phép đo bức xạ mặt sau trong các hệ thống hai mặt. RC22 tự động đặt lại độ lệch điểm 0 của nó về mức dưới 0,2 W/m2 trước mỗi lần đo.

Ngâm ánh sáng (Tính không ổn định tạm thời)

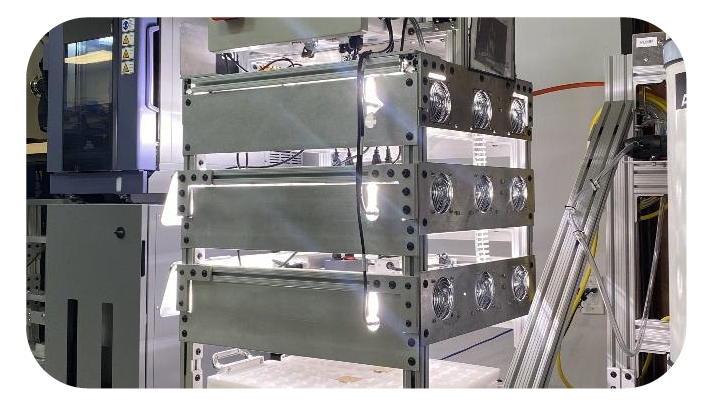

Phản ứng của một tế bào PV có thể thay đổi đáng kể khi lần đầu tiên tiếp xúc với ánh sáng mặt trời do tính không ổn định tạm thời. Tất cả các tế bào tham chiếu dòng RC22 đều được tiếp xúc với ánh sáng mặt trời mô phỏng (ngâm ánh sáng) trong hơn 24 giờ để đảm bảo hiệu chuẩn chính xác trong quá trình sản xuất.

Thử nghiệm ngâm trong ánh sáng RC22 PV Reference Cell

TÍNH NĂNG CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_RC22_PV_REFERENCE_CELL

Hiệu chuẩn kép cho bức xạ POA mặt trước và mặt sau
Việc hiệu chuẩn tế bào tham chiếu cho cả bức xạ POA mặt trước và mặt sau là rất quan trọng để theo dõi hiệu suất chính xác của hệ thống mô-đun hai mặt, đặc biệt là đối với bức xạ mặt sau. Các tế bào tham chiếu PV RC22 được hiệu chuẩn ở mức 1000 W/m² (STC) và 135 W/m² (BSTC) bằng cách sử dụng máy mô phỏng năng lượng mặt trời và tế bào tham chiếu tiêu chuẩn được hiệu chuẩn bởi NREL.

Kích thước nhỏ gọn
Đối với hệ thống năng lượng mặt trời hai mặt, vị trí lắp đặt mặt sau rất quan trọng. Để đo chính xác cường độ bức xạ trung bình mặt sau, hai tế bào phải được lắp đặt ở các vị trí cụ thể trên mặt sau. RC22 được thiết kế để không tạo ra bất kỳ bóng râm nào trên mô-đun bằng cách lắp vừa giữa các khe hở của hai mô-đun PV dọc theo khung. Kích thước của nó chỉ là 65 x 65 x 25 mm.

Các tùy chọn lắp đặt linh hoạt
Khung mô-đun thường không có các lỗ lắp đặt được định vị hoàn hảo cho cảm biến, và việc khoan vào khung bị nghiêm cấm. Atonometrics đã phát triển một kẹp khung mô-đun mặt sau độc đáo để gắn RC22 hiệu quả ở bất kỳ đâu dọc theo khung mô-đun mà không cần thêm phần cứng.

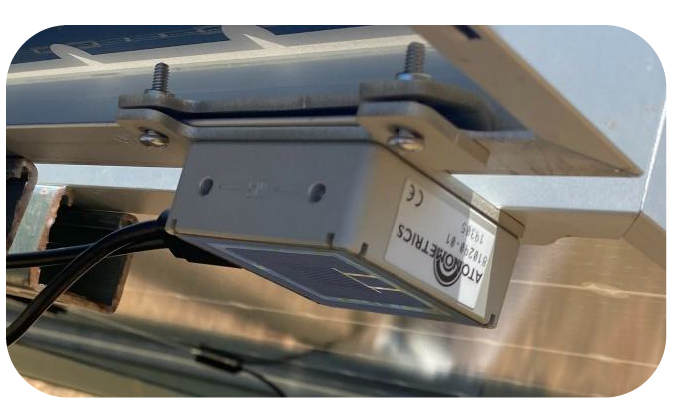

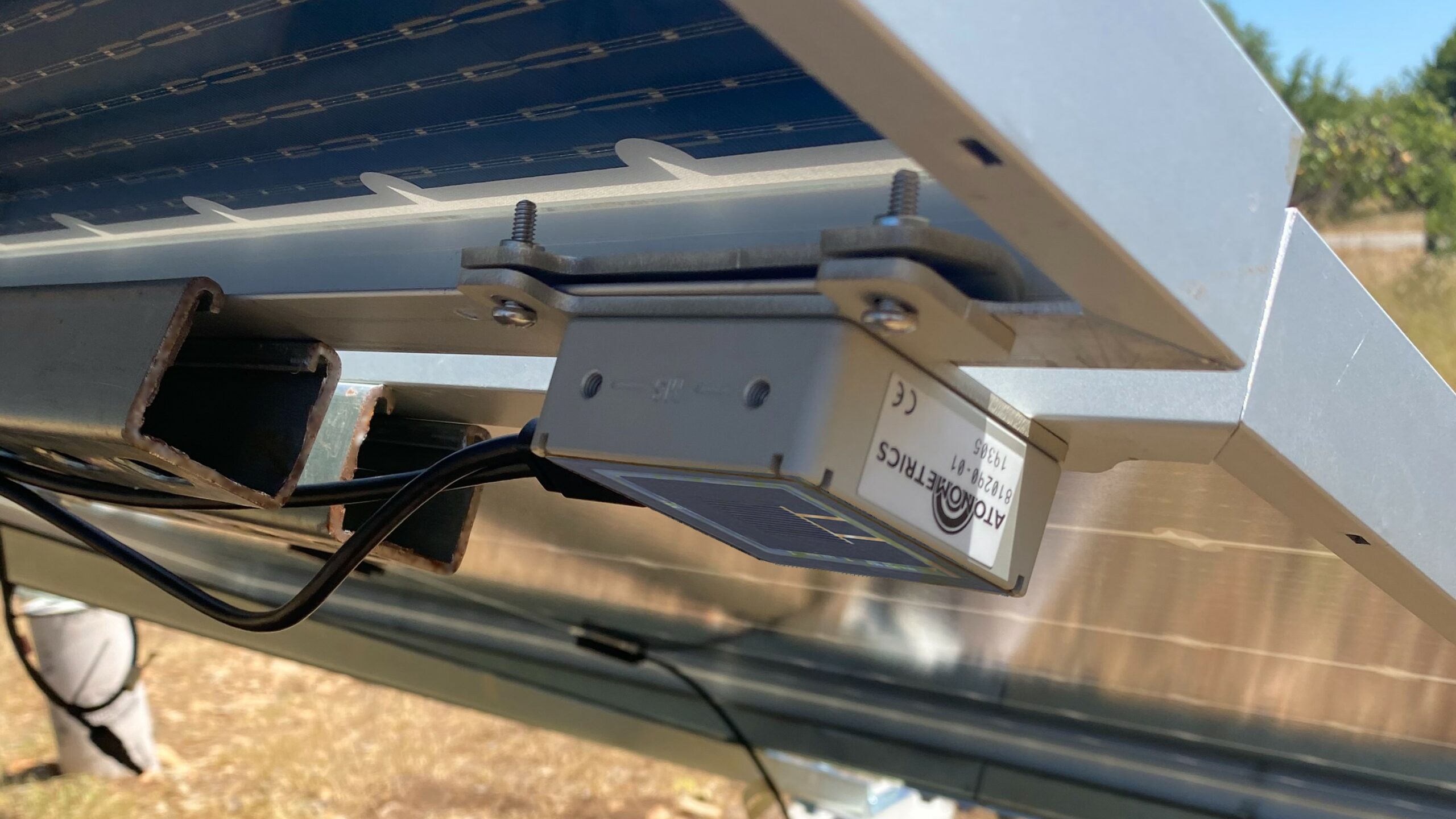

Lắp đặt đo bức xạ mặt sau tấm pin RC22 PV Reference Cell

Bù nhiệt độ tích hợp

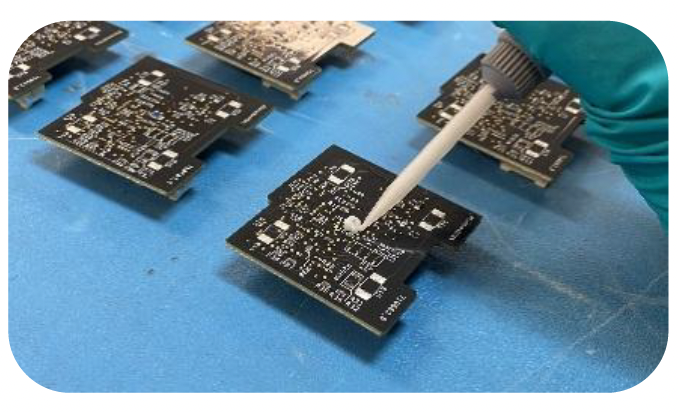

Nhiệt độ của tế bào PV ảnh hưởng trực tiếp đến phép đo bức xạ của tế bào tham chiếu. RC22 có linh kiện RTD PT1000 loại A được dán trực tiếp vào mặt sau của tế bào bằng chất kết dính dẫn nhiệt để tự động bù nhiệt độ chính xác.

Tích hợp bù nhiệt độ RC22 PV Reference Cell

Khả năng cuốn trôi nước trên bề mặt kính
Các tế bào tham chiếu có cạnh được nâng lên thường dễ bị bám bụi và các chất bẩn khác xung quanh mép, dẫn đến các phép đo cường độ chiếu xạ không chính xác. RC22 được thiết kế độc đáo để cho phép nước dễ dàng cuốn trôi khỏi mép kính nhằm giảm thiểu sự tích tụ bụi bẩn quá mức.

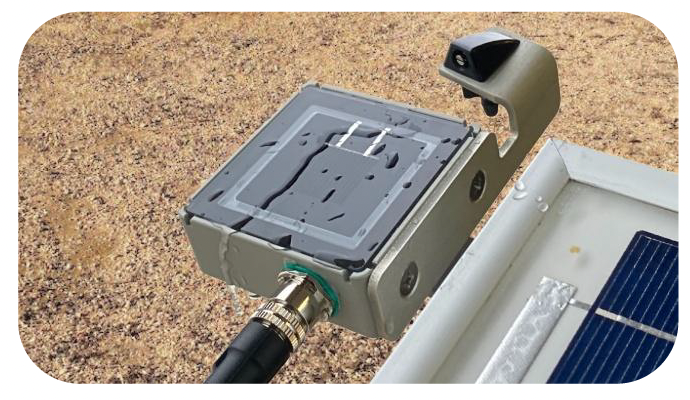

Khả năng cuốn trôi nước RC22 PV Reference Cell

Giao tiếp Modbus RTU
Modbus RTU là giao thức truyền thông kỹ thuật số tiêu chuẩn cho các cảm biến khí tượng trong ngành công nghiệp quang điện. RC22 giao tiếp thông qua Modbus RTU trên giao diện RS485, cho phép người dùng dễ dàng đọc ba đầu ra đo lường: bức xạ, nhiệt độ tế bào và dòng điện ngắn mạch của tế bào (Isc).

ĐẶC TÍNH CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_RC22_PV_REFERENCE_CELL

Hệ số điều chỉnh góc tới (IAM)
Đường cong IAM xác định cách phép đo cường độ bức xạ của tế bào tham chiếu phản ứng với góc tới của ánh sáng mặt trời. RC22 được thiết kế để mô phỏng phản ứng của các mô-đun năng lượng mặt trời kích thước đầy đủ bằng cách sử dụng cùng vật liệu cấu tạo và công nghệ silicon, và nó có đường cong IAM gần giống với các mô-đun PV điển hình.

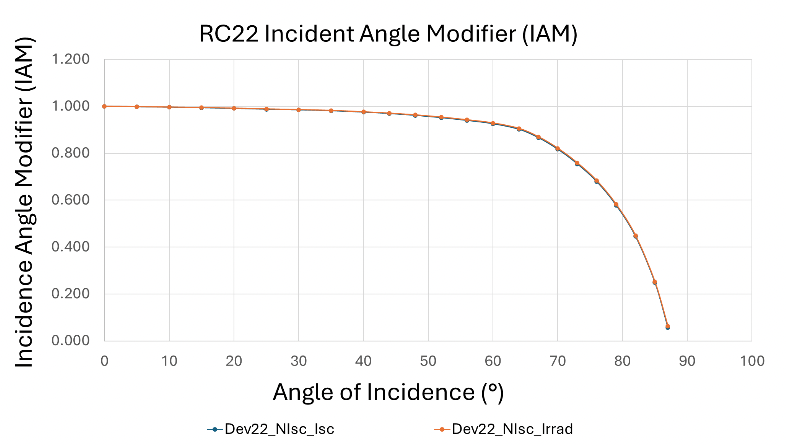

Hệ số điều chỉnh góc tới RC22 PV Reference Cell

Đáp ứng quang phổ
Đáp ứng quang phổ của các tế bào quang điện tham chiếu phải phù hợp chặt chẽ với đáp ứng quang phổ của các mô-đun quang điện. Thử nghiệm hiệu suất lượng tử (QE) được thực hiện để định lượng đáp ứng của tế bào ở các bước sóng khác nhau. Các tế bào silicon của RC22 được lấy mẫu trong quá trình lắp ráp để đảm bảo hiệu chuẩn nhất quán.

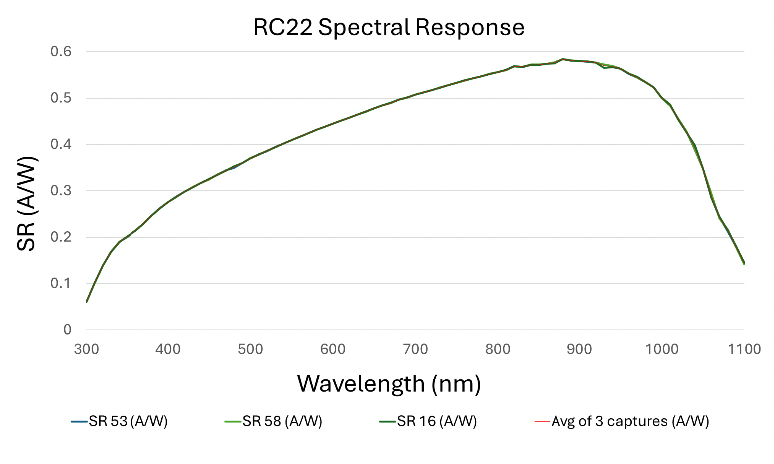

Đáp ứng quang phổ RC22 PV Reference Cell

ĐỘ TIN CẬY CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_RC22_PV_REFERENCE_CELL
Kiểm tra gia tốc tia UV/nhiệt
Các tế bào tham chiếu được tiếp xúc hàng ngày với bức xạ tia cực tím trực tiếp. Điều cần thiết là các tế bào tham chiếu có thể chịu được sự tiếp xúc với tia UVA và UVB ở nhiệt độ cao. RC22 đã được kiểm tra trong hơn 8 năm tiếp xúc gia tốc với tia UV tương đương ở nhiệt độ không đổi 50 độ C.

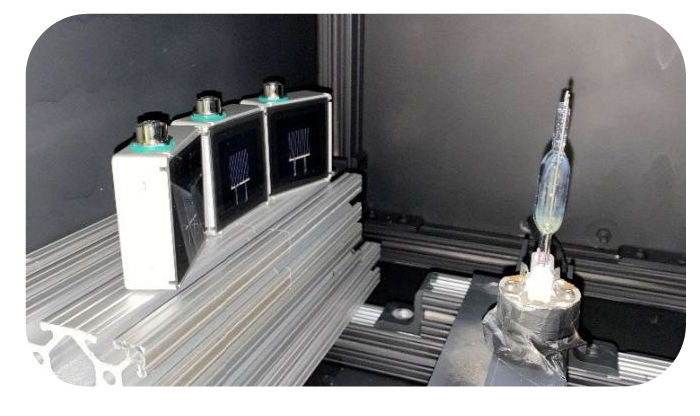

Kiểm tra gia tốc tia UV nhiệt RC22 PV Reference Cell

Kiểm tra khả năng chống thấm nước

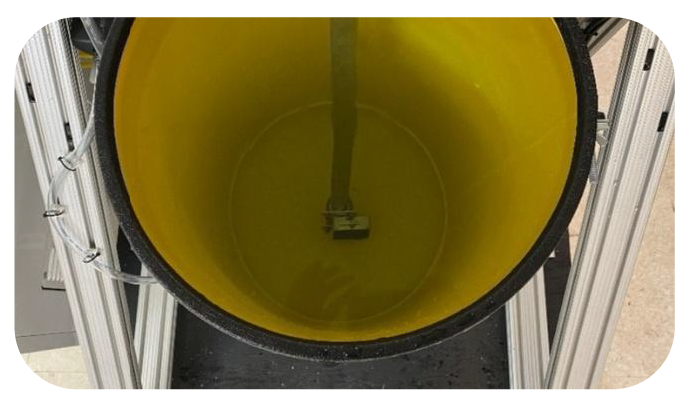

Các tế bào tham chiếu thường xuyên tiếp xúc với lượng mưa lớn. Các lớp niêm phong của thiết bị phải bảo vệ các linh kiện điện tử nhạy cảm bên trong vỏ. RC22 đã được kiểm tra vượt qua tiêu chuẩn chống thấm nước nghiêm ngặt nhất, IP67, tức là ngâm dưới 1 mét nước trong 24 giờ.

Khả năng chống nước RC22 PV Reference Cell

Thử nghiệm độ ẩm/nhiệt độ đóng băng
Các tế bào tham chiếu được tiếp xúc với điều kiện độ ẩm cao theo mùa và điều kiện đóng băng. Điều này tiềm ẩn nguy cơ thấm nước cao nhất do sự thẩm thấu hơi nước lâu dài và chu kỳ ngưng tụ. RC22 được thử nghiệm theo sự kết hợp của phương pháp MIL-STD 610 524.1 chu kỳ đóng băng-tan chảy và 507.6 chu kỳ nhiệt độ-độ ẩm từ -15 đến 60 độ C ở độ ẩm tương đối từ 95% đến 100% trong hơn 60 ngày.

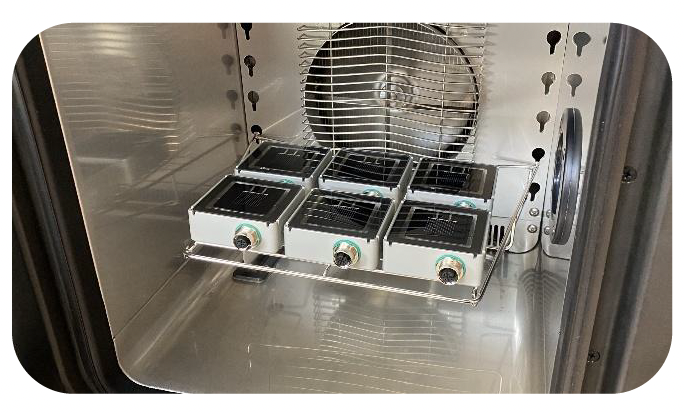

Thử nghiệm nhiệt độ-độ ẩm đóng băng RC22 PV Reference Cell

Quý khách có thể tham khảo sản phẩm PV Reference Cell tương tự từ IMT – Germany

THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_RC22_PV_REFERENCE_CELL
