Cảm biến đo bức xạ mặt trời Pyranometer model CMP10 – Kipp & Zonen – Netherlands

Danh mục: Kipp & Zonen Từ khóa: Cảm biến đo bức xạ mặt_trời_Pyranometer_CMP10, CMP10, kippp&zonen, pyranometer

Mô tả

Cảm biến đo bức xạ mặt_trời_Pyranometer_CMP10 được sản xuất bởi Kipp & Zonen – Hà Lan và tích hợp bởi Campbell Scientific – USA là một trong những sản phẩm được Công ty cổ phần thiết bị quan trắc Địa kỹ thuật và Môi trường Việt Nam nhập khẩu trực tiếp, phân phối chính hãng và lắp đặt tại Việt Nam và các nước lân cận trong khu vực. Sản phẩm có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ Certificate of Origin (CO), giấy chứng nhận chất lượng sản phẩm Certificate of Quality (CQ).

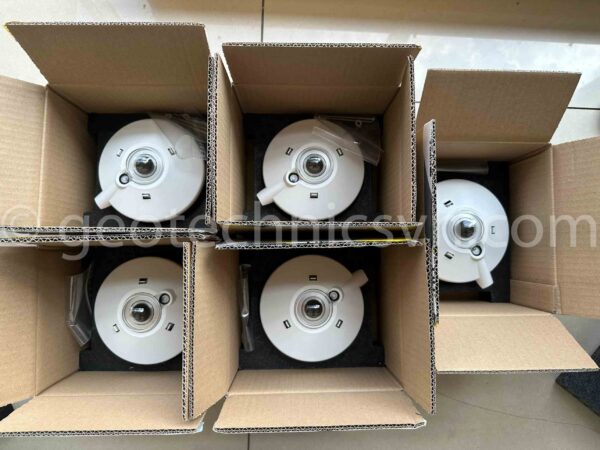

Thiết bị đo bức xạ pyranometer CMP10

Cảm biến đo bức xạ mặt trời Pyranometer CMP10

GIỚI THIỆU VỀ CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_PYRANOMETER_CMP10

Cảm biến đo bức xạ mặt_trời_Pyranometer_CMP10 được sản xuất bởi Kipp & Zonen – Hà Lan, là một pyranometer tiêu chuẩn cao cấp (ISO secondary class) quan trắc bức xạ của toàn bộ dải quang phổ mặt trời. Nó có thể kết nối trực tiếp với các bộ ghi đo Datalogger của Campbell Scientific và rất phù hợp với các mạng lưới khí tượng cũng như nghiên cứu và phát triển năng lượng mặt trời.

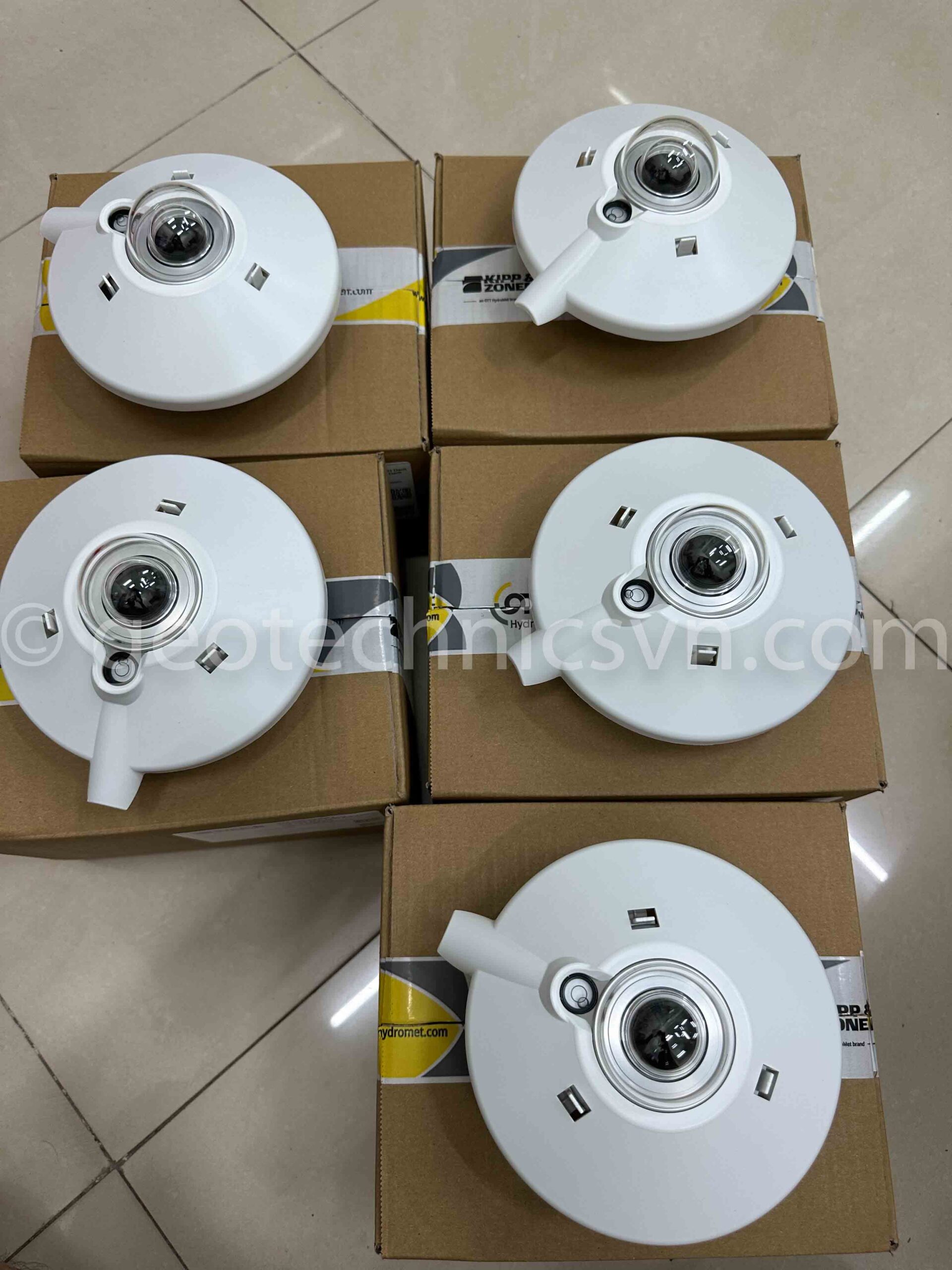

Thiết bị đo bức xạ pyranometer CMP10

Cảm biến đo bức xạ mặt trời Pyranometer CMP10

TÍNH NĂNG ĐẶC TRƯNG CỦA CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_PYRANOMETER_CMP10

Phản hồi nhanh và nhạy hơn so với model CMP6
Tương thích với hầu hết các bộ ghi đo tự động Datalogger của Campbell Scientific
Tích hợp bọt thuỷ cân bằng có thể nhìn thấy rõ mà không cần tháo tấm chắn nắng
Hộp sấy bên trong ngăn sương hình thành ở mặt trong của vòm
Tương thích với máy sưởi, quạt thông gió model CVF4 giúp mái vòm không bị đóng băng và đọng sương
Cung cấp phép đo dưới ánh sáng mặt trời trực tiếp, dưới bóng cây, trời nhiều mây và ánh sáng nhân tạo

Thiết bị đo bức xạ pyranometer CMP10

Cảm biến đo bức xạ mặt trời Pyranometer CMP10

MÔ TẢ CHI TIẾT CẢM BIẾN ĐO BỨC XẠ MẶT_TRỜI_PYRANOMETER_CMP10

CMP10 đo bức xạ mặt trời bởi một thermopile màu đen chất lượng cao được bảo vệ bởi hai vòm kính. Độ nhạy quang phổ phẳng của nó từ 285 đến 2800 nm, khiến nó có thể hoạt động lý tưởng trong ánh sáng mặt trời tự nhiên, dưới tán cây, trong nhà kính hoặc toà nhà, và có thể đảo ngược để đo bức xạ mặt trời phản xạ.

Một hộp sấy bên trong thiết bị giúp ngăn ngừa sương hình thành ở mặt trong của vòm. Cảm biến cũng tương thích với thiết bị sấy/thông gió CVF4 giữ cho vòm của nó không bị đọng sương và đóng băng. CMP10 gồm có các tấm chắn nắng màu trắng giúp giảm nhiệt độ của cảm biến. Có sẵn bọt thuỷ cân bằng giúp điều chỉnh sự cân bằng của cảm biến. CMP10 tạo ra tín hiệu milivolt và được đo trực tiếp bởi các Datalogger của Campbell Scientific.

THÔNG SỐ KỸ THUẬT

Phân loại ISO	Class A (tiêu chuẩn cao cấp – secondary class)
Tín hiệu ra	0 – 20 mV
Dải quang phổ	285 – 2800 nm
Độ nhạy	7 – 14 µV/W/m²
Sự phụ thuộc nhiệt độ của độ nhạy	< 1% (-10° to +40°C)
Thời gian phản hồi	< 5 s (95% giá trị cuối)
Zero Offset do bức xạ nhiệt	< 7 W/m² (200 W/m²)
Tính không ổn định	< 0.5% (thay đổi/năm)
Phi tuyến	< 0.2% (0 to 1000 W/m²)
Lỗi định hướng	< 10 W/m² (lên tới 80° với chùm 1000 W/m²)
Lỗi nghiêng	< 0.2%
Độ chính xác bọt thuỷ cân bằng	0.1°
Trở kháng	10 – 100 Ω
Nhiệt độ hoạt động	-40° to +80°C
Tín hiệu đầu ra thông thường	0 – 15 mV
Dải đo bức xạ tối đa	4000 W/m²
Đường kính vòm	5 cm
Chiều rộng	15 cm
Chiều cao	9.25 cm
Khối lượng	0.9 kg với 10.1 m cáp
